流量Qmax=120 lpm

1.概述
减压阀是一种压力阀，在进口压力比较高时或波动比较大时，发生变化的情况下，能在一定范围内保持出口压力恒定。
减压阀用于需要从已有压力较高的液压回路，获得一个具有较低压力的次级分支回路的场合，且次级不影响主回路的压力值。也就是说，减压阀压力设定值(出口压力)保持常数，与主油路压力(进口压力)的进一步升高无关。

• 功能

这里介绍的是先导式减压阀。主阀内有弹簧和主阀芯，主阀芯由先导阀(溢流阀)控制，该先导阀设定了减压阀所需求的出口压力。主阀芯随着进口压力的变化而不断地改变主阀口的过流面积，以使主阀口节流压降着进口压力升高而等量地增加或减少。由此，就保持了出口压力为常数。控制主阀芯运动所需的控制油流量，作为泄漏油通过先导阀引到阀外。

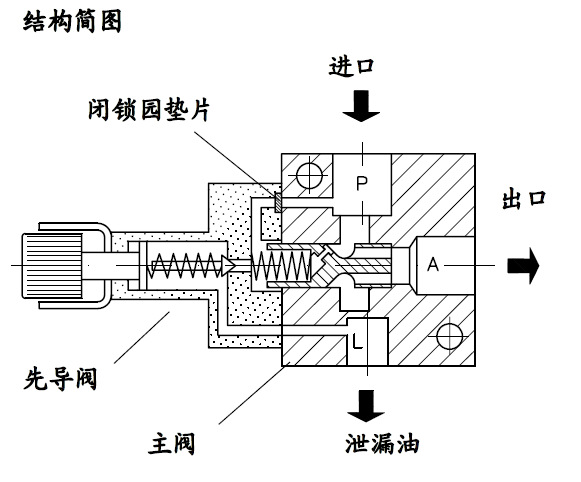

• 结构

主阀和先导阀全部由钢制成。主要功能元件，诸如主阀芯和阀套，先导阀的阀座和锥阀芯均经粹火和磨光处理。

2.液压参数
结构：减压阀，滑阀结构
安装形式：板式或管式，取决于阀的型式
安装位置：任意
流动方向：油流方向总是P→A，反方向自由流动
              P=进口（初始端），A=执行器（次级端）
              泄露油（控制油排除）：所有阀的泄露量大约0.4l/min，在L油口引出，无压回油箱
工作液体：液压油
              粘度范围：约4~1500mm2/s
              工作范围：10~500mm2/s
              运行温度在+70°C以内，同样适用使用HEPG型（聚烷基乙二醇）和HEES型（合成脂）可生                 物降解工作液。
温度：环境温度：约- 40 ~+80°C
        油液温度：- 25~ +80°C，注意其粘度范围
        启动温度允许低至 - 40°C（注意起动粘度！），随后稳定运行温度至少升高20K。
        可生物降解工作液：注意生产厂家提供的数据。考虑到密封件的兼容性，温度不得高于          +70°C。
质量（重量）约kg：VDM 3G...=1.1    VDM 4P...=2.0对于VDX...也是0.3kg
                         VDM 4G...=1.5    VDM 5P...=2.5（根据D4350第一页的重要部分）
                         VDM 35G...=2.0

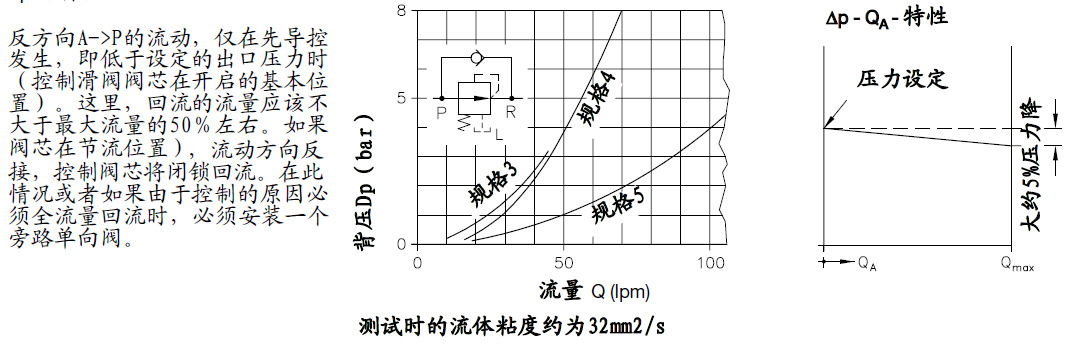

△p-Q-特性：
