压力   P max=600bar

流量   Q max=60 l/min

旋入简单螺纹孔内的结构形式

1.概述

一旦负载回路的压力达到或超过阀的设定压力，锁阀马上阻断流体流向下游的负载。

锁阀可以用于各类液压系统，通过阻断流体进入油口，达到防止负载回路压力的进一步升高。

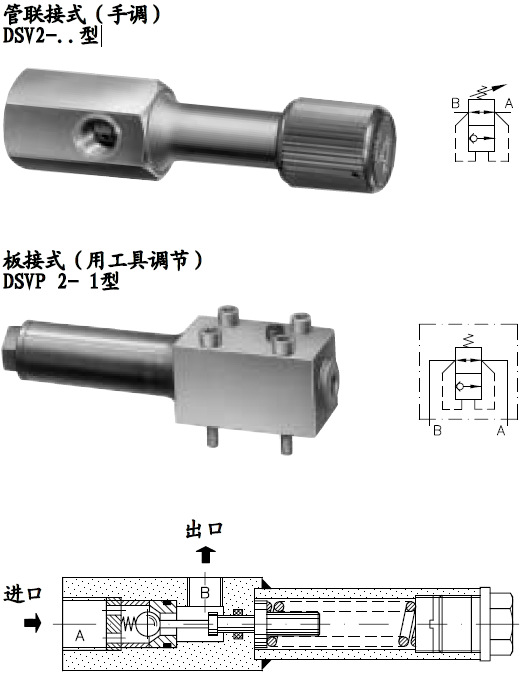

由一柱塞保持钢球截止阀打开，使液流从进油口（A油口）流向出口（油口B）。此柱塞受到弹簧预紧力和负载侧系统液压力的作用。

当弹簧和系统压力作用在柱塞上的力相等时，钢球截止阀开始关闭。当压力进一步升高时，将使钢球压在阀座上，从而封闭住液流通道（零泄漏）。

一旦进口侧压力低于设定压力（弹簧力）时，该阀将再次打开。

阀的所有零件均由钢制成。阀座，柱塞和弹簧杆均经淬火处理。该阀是零泄漏地。

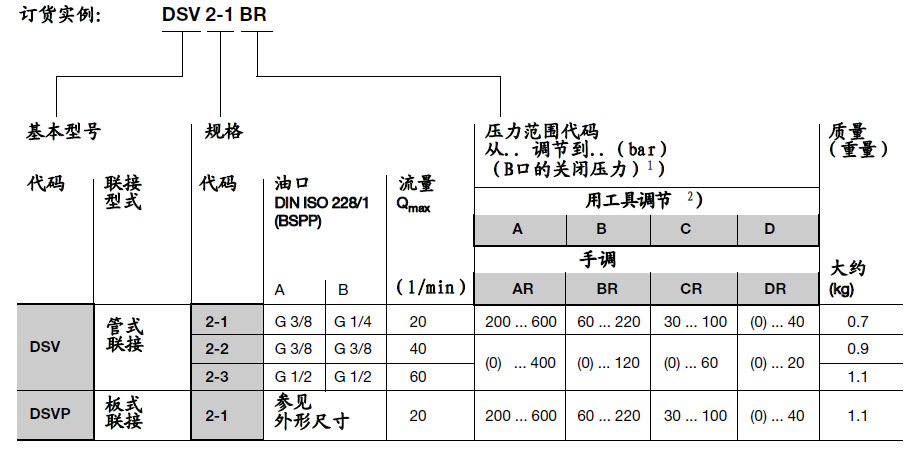

2.可提供的结构形式，主要依据

1）弹簧的预紧力也许可设置为零，但是没有实际意义。这是因为在阀被关闭之前，钢球和柱塞需要一定的位移并压缩弹簧，由于弹簧长度L0和密封圈的摩擦力，建议调节设定压力要高于最高允许压力P max的25%。

2）拧下螺塞，用（螺丝）起子旋松锁紧螺钉，即可调节阀。

3.其他参数

名称：压力控制型锁阀

结构形式：钢球式截止阀

安装位置：任意

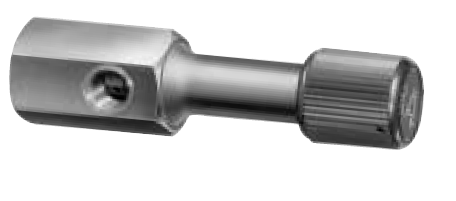

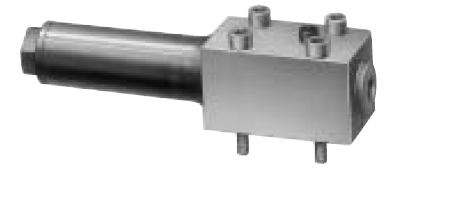

连接：管式连接，螺纹或板式连接

         油口：A为进口，B为出口

流动方向：工作方向A→B

               反方向B→A

压力介质：

              粘度范围：约4～1500mm2/s；

              工作范围：约10～500mm2/s；

              当工作范围不超过+70°C时，也可以使用HEPG型（聚烷基乙二醇）和HEES型（合成脂）合成质。

温度：环境温度：约- 40～ +80°C

        油温：- 25～ +80°C，注意粘度范围！

        只要在随后的运行中工作温度至少升高20K，则起动温度允许最低为- 40°C（注意起动时的粘度！）

        合成介质要注意生产厂的说明。考虑到密封材料的适应性，不得超过+70°C。

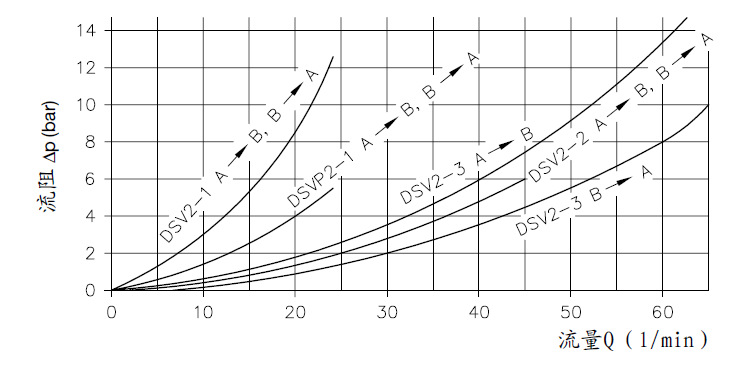

△p→Q特性曲线

            测量时油液的粘度约为60m2/s
