1.概述

HC型电动紧凑式液压泵站提供液压系统间断式工作模式,该产品被广泛用于机床,工具安装和通用机械设备中。

该泵站由一个径向柱塞泵或齿轮泵组成,电机通过偏心轴承驱动柱塞泵,泵和电机与油箱做成一体,在成本上节约了联轴器和连接法兰,在需要时对于间歇工作制,电机功率可达到高于正常峰值的输出,产生的发热会在油箱中积累并在泵站停止时降温。

泵站可以垂直安装也可水平安装,这样可以降低垂直安装的空间,根据不同的产品,泵站可以安装HAWE公司的压力阀，压力继电器,单向阀,罗纹式节流阀,截止换向阀和滑阀。

2.其他特性数据及参数

名称：定量泵
结构：阀控径向柱塞泵或端面组合此齿轮泵
转向：径向柱塞泵--任意
         齿轮泵，双级泵--逆时针
       （检查转向只能通过检查出口的流量，如果出口无流量转向不对，则可在接线柱上将三相线的其          中两根线互换）
安装位置：（HC）须垂直安装，或（HC...L）须水平安装，应考虑充油量的较大影响
固定：在底面有4个孔，在顶部有2个，
质量（质量）：HC(W)1.. 约.6.3kg         HC(W)2../Z.. 约.10.4kg
                    HC(W)2.. 约.10.1kg       HC(W)3../Z.. 约.17.5kg
                    HC(W)3.. 约.17.2kg       HC(W)4../Z.. 约.24kg
                    HC(W)4.. 约.23kg
                  （连接阀块的质量见相关样本）
管道连接：取决于连接块
              泵主体：连接板孔

压力范围：排油侧（出口P...）和泵的结构及输出流量相关
              吸油口（壳体内压力）：无压力
启始控制压力：使用三向电机的泵站，启始控制压力为Pmax
                    使用单向电机的泵站，启始控制压力应大大低于额定压力，从理论上讲，控制电压会                     有0.5s至1s的延时，这样需要无压启动。
工作液体：

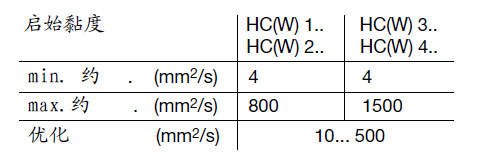

              粘度范围：


              生物可降解的HEES（合成脂）型压力流体在工作温度高达+70°C时也可适用

              对电气有害： 任何含水的工作液体不能用（会引起短路）。
温度：环境温度：-40~+80°C；流体：-25~+80°C；请注意粘度范围！
        起动温度：可低至-40°C（注意起动时粘度！），只要起动以后的工作温度不低于20K。
        生物可降解的工作液体：请看制造厂家的数据，但考虑到密封材料的相容性，温度不得高于             +70°C。
容积和可利用容积：
对于柱塞泵，双级泵 柱塞泵-柱塞泵

齿轮泵，双级泵 柱塞泵-齿轮泵
