DA和EA型截止阀

压力   P max=500 bar

流量   Q max=150lpm

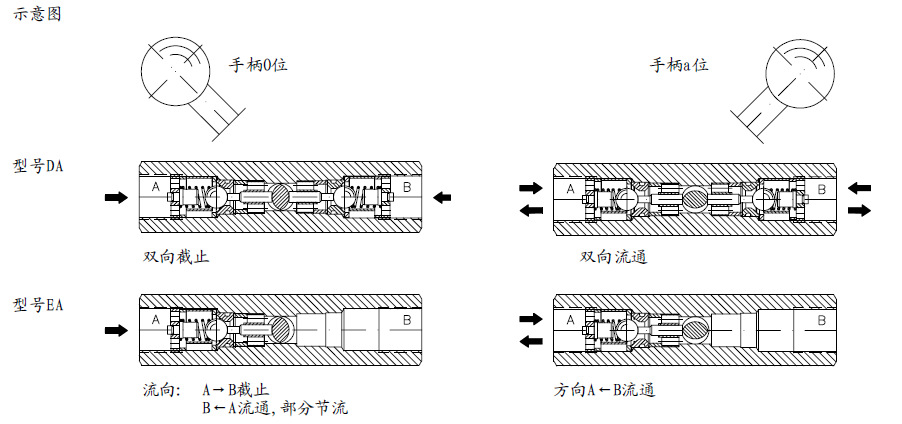

1.概述

DA和EA型两位两通阀为截止阀式手动换向阀,该阀可用于单向流通或截止。可直接安装在管路中。

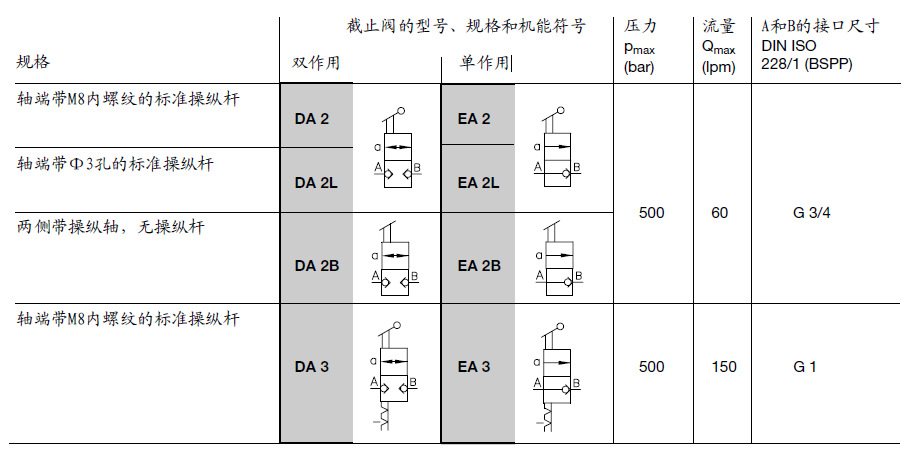

2.供货规格和主要技术参数

undefined

undefined

3.其他特性参数

名称:球阀

材料:钢件,内表面硬化处理,钢球为轴承钢

球体表面:镀锌

连接形式:D(E)A2..直接连接在管路中

              D(E)A3直接连接在管路中或通过2XM8螺纹孔固定

安装位置:D(E)A2.. 水平,操纵杆向上

              D(E)A3任意,如果有振动,操纵杆朝上水平

作用力:最大500 bar时,操作杆的最大作用力:

            DA2..大约75N

            DA3 大约300N(EA..相当于60%)

            最大500 bar的瞬间:

            DA2.. 大约15Nm;

            DA3 大约60Nm(EA..相当于60%)

静态超载能力:2.5XPmax

介质:

        粘度极限范围:4mm2/s...1500mm2/s

        工作范围:10...500mm2/s

        运行温度在+70°C以内,同样适用使用HEPG型(聚烷基乙二醇)和  HEES型(合成脂)可生           物降解工作液。

温度:环境温度:约- 40 ...+80°C

         油液温度:- 25 ... +80°C,注意其粘度范围

         启动温度允许低至 - 40°C(注意起动粘度!),随后稳定运行温度至少升高20K。

         可生物降解工作液:注意生产厂家提供的数据。考虑到密封件的兼容性,温度不得高+70°C。

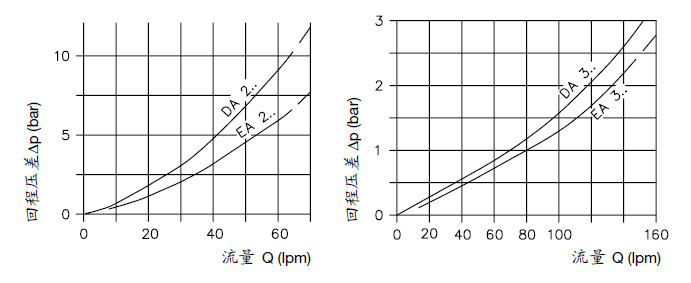

△p-Q-曲线

           油液实验粘度大约.53mm2/s

undefined

质量(重量):型号DA2(L)约为1.5千克           型号EA2(L)约为1.4千克



                         DA2B约为1.3千克                      EA2B约为1.3千克



                         DA3 约为3.2千克                       EA3 约为3.0千克
